Hybrid LLM 之 Gated Attention

Qwen3-Next^[1] 发布后，算是真正开启了 hybrid 序幕，原本还想着后面再慢慢补这块，现在看来是不行了，得提前了。好在东西也不多，我们就借着这次机会过一轮吧。

这是第一篇，我们简单点，从 Gated Attention 开始，来自 Paper：Gated Attention for Large Language Models: Non-linearity, Sparsity, and Attention-Sink-Free^[2]，5 月份的一篇论文了，官方 GitHub^[3] 关注的人不多，没想到这就成了 Qwen 新版本的标准配置了。

论文本身是比较简单的，就是在标准的 attention 后面加一个 sigmoid 激活门，就能始终提升效果（还能提升训练稳定性）。经过尝试各种位置和变体后，将其有效性归结为两个因素：在 softmax 注意力的低秩映射上引入非线性；使用依赖于 query 的稀疏门控分数来调节 SDPA 输出。另外，这种稀疏门控机制能够缓解“attention sink”问题，并提升长上下文外推能力。

关于 attention sink 可以查看：https://yam.gift/2025/08/06/NLP/2025-08-06-gpt-oss/

代码非常简单：

# 来自transformer library: transformers/models/qwen3_next/modeling_qwen3_next.py
class Qwen3NextAttention(nn.Module):
    def __init__(self, config: Qwen3NextConfig, layer_idx: int):
        ...
        # 注意这里*2
        self.q_proj = nn.Linear(
            config.hidden_size, config.num_attention_heads * self.head_dim * 2, bias=config.attention_bias
        )
        ...
    def forward(
        self,
        hidden_states: torch.Tensor,
        position_embeddings: tuple[torch.Tensor, torch.Tensor],
        attention_mask: Optional[torch.Tensor],
        past_key_values: Optional[Cache] = None,
        cache_position: Optional[torch.LongTensor] = None,
        **kwargs: Unpack[FlashAttentionKwargs],
    ) -> tuple[torch.Tensor, Optional[torch.Tensor]]:
        input_shape = hidden_states.shape[:-1]
        hidden_shape = (*input_shape, -1, self.head_dim)
        # 分出来gate和query_state
        query_states, gate = torch.chunk(
            self.q_proj(hidden_states).view(*input_shape, -1, self.head_dim * 2), 2, dim=-1
        )
        gate = gate.reshape(*input_shape, -1)
        ...
        # gate sigmod后乘以attn分数
        attn_output = attn_output * torch.sigmoid(gate)

好了，这篇文章到这里其实可以结束了，后面的可以不看了，主要是分析具体机理了。

实验验证

了解 NLP 历史的同学应该知道，门控机制最早出现在 RNN 的变体：LSTM^[4] 中，它包括三个门：遗忘门、输入门和输出门。大模型时代，SSM 和一些 attention 机制也应用门机制，但对其功能和影响研究的并不深入。

文章举了 Switch Heads 的例子，它通过 sigmoid 选择前 K 个注意力头专家。实验结果表明，即便简化为仅包含单一专家，且门控仅作用于调节 value 输出时，仍能获得显著的性能提升。这说明门控机制本身提供了重要的内在价值。

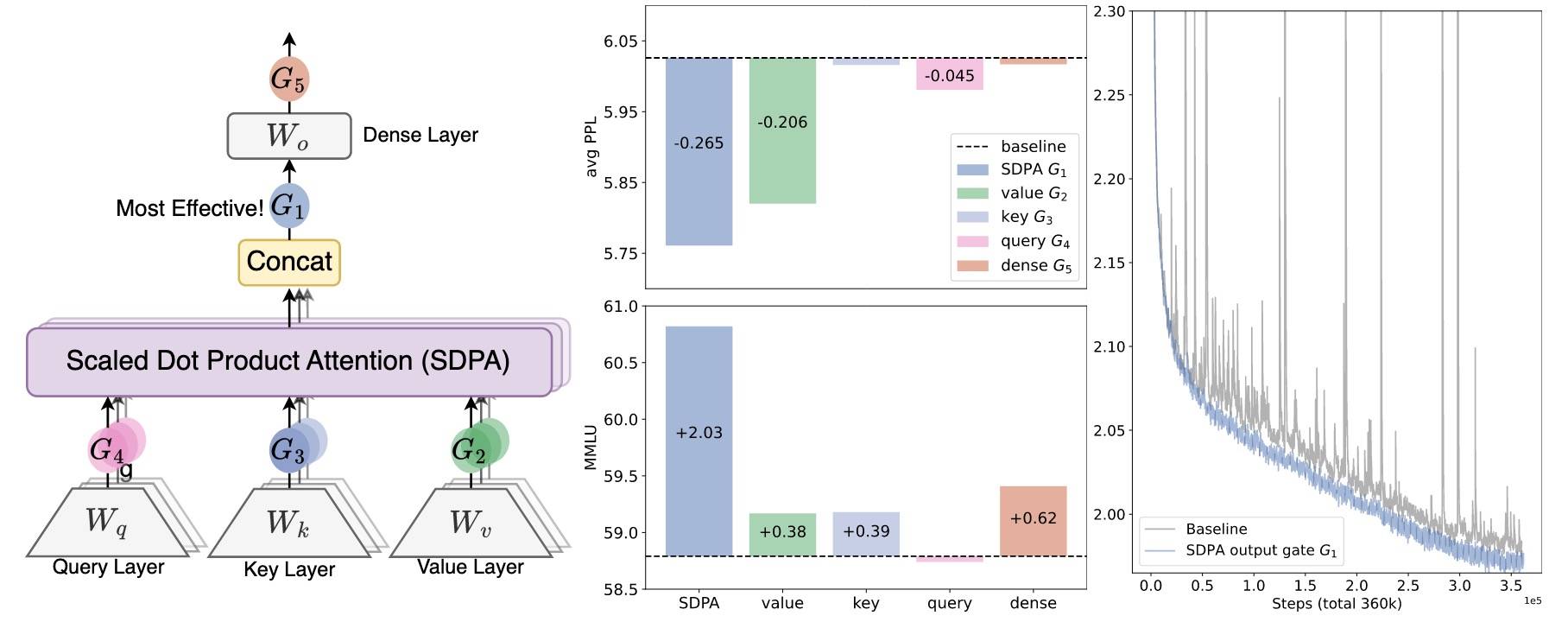

本文仔细探讨了门控机制，在不同位置引入并进行评测，如下图所示：

结果表明：G1 能带来显著提升。最右边的图是 loss。

除了位置，还对比研究了：

粒度
- 逐 head：单个标量门控分数调节整个注意力 head 的输出。
- 逐元素 (Elementwise)：门控分数为与 attention 维度相同的向量，实现逐维度的精细调节。
专用或共享 head
- 专用 head：每个注意力头具有独立的门控分数，实现对各头的独立调节。
- 共享 head：权重和门控分数在所有注意力 head 之间共享。
乘性或加性
- 乘性：Y′=Y⋅σ(Xθ)
- 加性：Y′=Y + σ(Xθ)
激活函数
- SiLU 用于加性。
- Sigmoid 用于乘性。

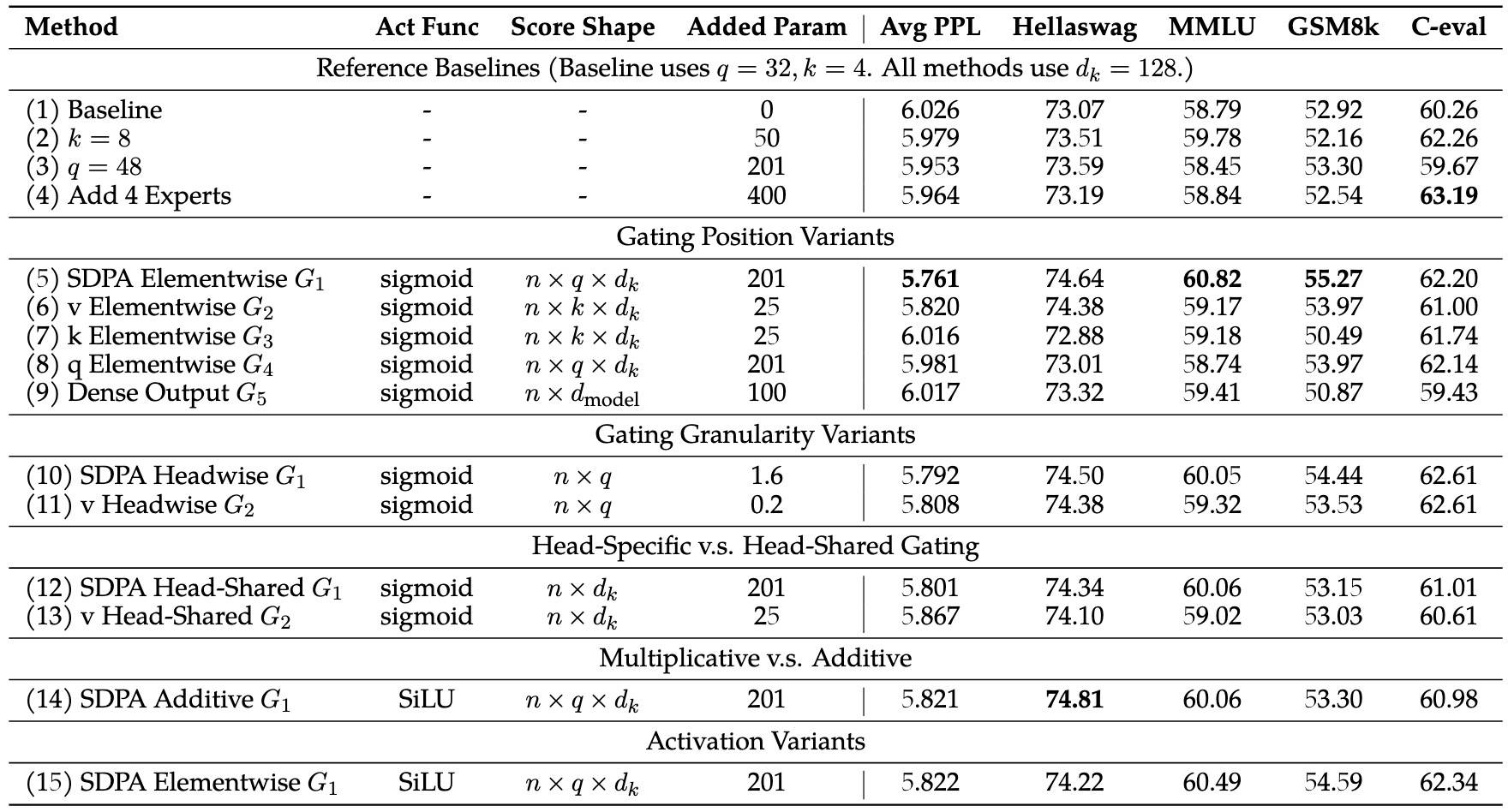

结果如下：

我们先看参数情况。模型基本配置如下：

128 experts，激活 8 门控细粒度 experts
head_dim=128, q=32, k=4, kv_groups=32/4=8
hidden_dim = 128×32=4096
层数：24

一个 Qwen3-30B-A3B 的 24 层变体，参数估计如下：

(24*(
    1*(2048*128) + \     # 专家激活
    128*3*(2048*768) + \ # 专家
    2*2048 + \           # layer_norm
    2*128 + \            # qk_norm
    2*(2048*32*128) + \  # q, o
    2*(4*128*2048)       # k, v
) + \
1*2048+2048*151936*1)/1e9 = 15.266062336 ≈ 15B

不过按此配置，激活值仅有 1.7B（而不是论文里提的 2.54B）：

(24*(
    1*(2048*128) + \
    8*3*(2048*768) + \
    2*2048 + \
    2*128 + \
    2*(2048*32*128) + \
    2*(4*128*2048)
) + \
1*2048+2048*151936*1)/1e9 = 1.676517376 ≈ 1.7B

关于这点和作者邮件确认了下，不过还没有回复。

下面逐个分析每种配置增加的参数：

(2) k=8：24*2*(8-4)*128*2048 = 50331648 ≈ 50m
(3) q=48: 24*2*2048*(48-32)*128 = 201326592 ≈ 201m
(4) 4experts: 24*4*3*2048*768 = 452984832 ≈ 450m，和表格有点出入。
(5, 8) G1: 24*32*128*2048 = 201326592 ≈ 201m
(6, 7) G2=G3: 24*4*128*2048 = 25165824 ≈ 25m
(9) G5: 24*2048*2048 = 100663296 ≈ 100m
(10) HW G1: 24*32*2048 = 1572864 ≈ 1.6m
(11) HW G2: 24*4*2048 = 196608 ≈ 0.2m
(12, 13) HS G1, G2: 同 5 6，取了平均。
(14, 15) Activation: 同 G5。

有个位置有点出入，不知道是作者笔误还是我的计算有误。根据上面表格里的实验结果：

G1 和 G2 其实都不错（第 5、6 行）、G1 的 PPL 更低一些。
G1 和 G2 逐头门控仅引入极少额外参数，但带来显著提升（10、11 行）。不同注意力头分配独立门控分数比较重要（12 对比 10，13 比 11）。
乘性优于加性（5 比 14）。
Sigmoid 比 SiLU 更好（5 比 15）。

另外在 dense model 上，门控在多种设定下也均有效，而且能够提升稳定性并促进可扩展性。

为什么？

前面说了，两个因素：非线性和稀疏性。

非线性

在 MHA 中，第 i 个 token 在第 k 个 head 的输出如下：

o_i^k=\left(\sum_{j=0}^i S_{i j}^k \cdot X_j W_V^k\right) W_O^k=\sum_{j=0}^i S_{i j}^k \cdot X_j\left(W_V^k W_O^k\right) \tag{1}

Wo^k 表示输出层中与第 k 个注意力头相关的参数。S 是第 k 个 head 上，第 i 个 token 对第 j 个 token 的 attention。X_j 是 token j 的注意力输入，X_j W_v^k 表示 token j 在第 k 个头的值输出。

其中：

X_j (d_model) 是第 j 个 token 的输入一维向量。
W_v^k (d_model, dk) 是第 k 个注意力头的 value 投影矩阵。
X_j W_v^k (dk) 是第 j 个 token 在第 k 个注意力头的 value 向量。
S_ij 是第 i 个 token 对第 j 个 token 在第 k 注意力头注意力权重（标量）。
Σ S_ij X_j W_v^k (dk) 是加权后的 value 向量，其实就是在 j 个 token 上加权求和。
W_o^k (dk, d_model) 是第 k 个头的 Output 投影矩阵。

代码如下：

import numpy as np

def softmax(x):
    e_x = np.exp(x - np.max(x, axis=-1, keepdims=True))  # 防止溢出
    return e_x / np.sum(e_x, axis=-1, keepdims=True)

def self_attention(Q, K, V):
    scores = Q @ K.T # (n,d_k) @ (d_k,n) = (n,n)
    d_k = Q.shape[1]
    scores /= np.sqrt(d_k)
    attention_weights = softmax(scores)  # (n, n)
    output = attention_weights @ V  # (n,n) @ (n, d_k) = (n, d_k)
    return output

def multi_head_attention(X, W_Q, W_K, W_V, W_O, k):
    """
    X: (n, d)
    W_Q, W_K, W_V: (d, d_k)
    W_O: (d_k, d)
    """
    d = X.shape[1]
    # 对第k个头计算 Self-Attention
    Q = np.dot(X, W_Q[k])  # (n, d) @ (d, d_k) = (n,dk)
    K = np.dot(X, W_K[k])  # 同上
    V = np.dot(X, W_V[k])  # 同上
    head = self_attention(Q, K, V)  # (n, d_k)
    output = head @ W_O # (n, d_k) @ (d_k, d) (n, d)
    return output

# n是序列长度！X是hidden state
np.random.seed(42)
n = 1
d = 8
X = np.random.rand(n, d)
num_heads = 2
d_k = d // num_heads

W_Q = np.random.rand(num_heads, d, d_k)  # (num_heads, d, d_k)
W_K = np.random.rand(num_heads, d, d_k)
W_V = np.random.rand(num_heads, d, d_k)
W_O = np.random.rand(d, d)  # (d, d)

output0 = multi_head_attention(X, W_Q, W_K, W_V, W_O[:d_k, :], 0) # (L, d), head0
output1 = multi_head_attention(X, W_Q, W_K, W_V, W_O[d_k:, :], 1) # (L, d), head1

output = output0 + output1 # 分块求和，这和标准attention结果是一样的

这里其实类似分块矩阵，和标准attention的结果是一样的，即：

\text{Concat}(\text{head}_1, ..., \text{head}_h)W^O = \sum_1^h \text{head}_i W_i^O \tag{2}

好了，言归正传，由于 head_dim < hidden_dim，可以将 Wv^k 和 Wo^k 合并为一个作用在所有 Xj 上的低秩线性映射（如果使用 GQA，Wv 在分组内共享，进一步压缩了参数，会加剧“低秩”问题）。鉴于在两个线性映射之间引入非线性能够提升其表达能力（来自 paper：On the Number of Linear Regions of Deep Neural Networks^[5]），有 2 个可以缓解低秩问题的改动：

o_i^k=\left(\sum_{j=0}^i S_{i j}^k \cdot \text { Non-Linearity-Map }\left(X_j W_V^k\right)\right) W_O^k \tag{3}

和

o_i^k=\text { Non-Linearity-Map }\left(\sum_{j=0}^i S_{i j}^k \cdot X_j W_V^k\right) W_O^k \tag{4}

式（3）对应 G2，式（4）则对应 G1。这同时解释了为啥 G5 没效果，因为它没有解决 Wv 和 Wo 之间缺乏非线性的问题。总之，有效门控变体所带来的性能提升很可能归因于在 Wv 和 Wo 之间引入了非线性。

稀疏性

在检查了 G1 和 G2 的门控分数后发现：

有效的门控分数是稀疏的。G1 最低，并且在接近 0 的区域高度集中。
注意力头特定的稀疏性很重要。强制多个注意力头共享门控分数会导致分数上升，同时性能提升减弱。
Query 依赖性很重要。G2 分数普遍高于 G1，性能更差。说明门控分数依赖 Query 时稀疏更有效，而不是由 key 和 value 决定的。意味着门控分数的稀疏性可能会过滤掉与当前 Query 无关的上下文信息。引入输入无关门控（上表第 6 行），结果有所提升（可能是非线性导致），但门控分数比较高。进一步表明，有效的稀疏性应当是 Query 依赖的。
稀疏性不足的门控更差。将 sigmoid 换成非稀疏版本（上表第 7 行）：NS-sigmoid(x) = 0.5+0.5⋅σ(x)，引入非线性但没有稀疏性，能增益劣于 SDPA 输出的 sigmoid 门控（上表第 1 行）。

总的来说，sigmoid 引入的稀疏性是有效的另一个原因。

正外部性

如论文介绍，Gated Attention 还有两个正外部性。

缓解Attention-Sink

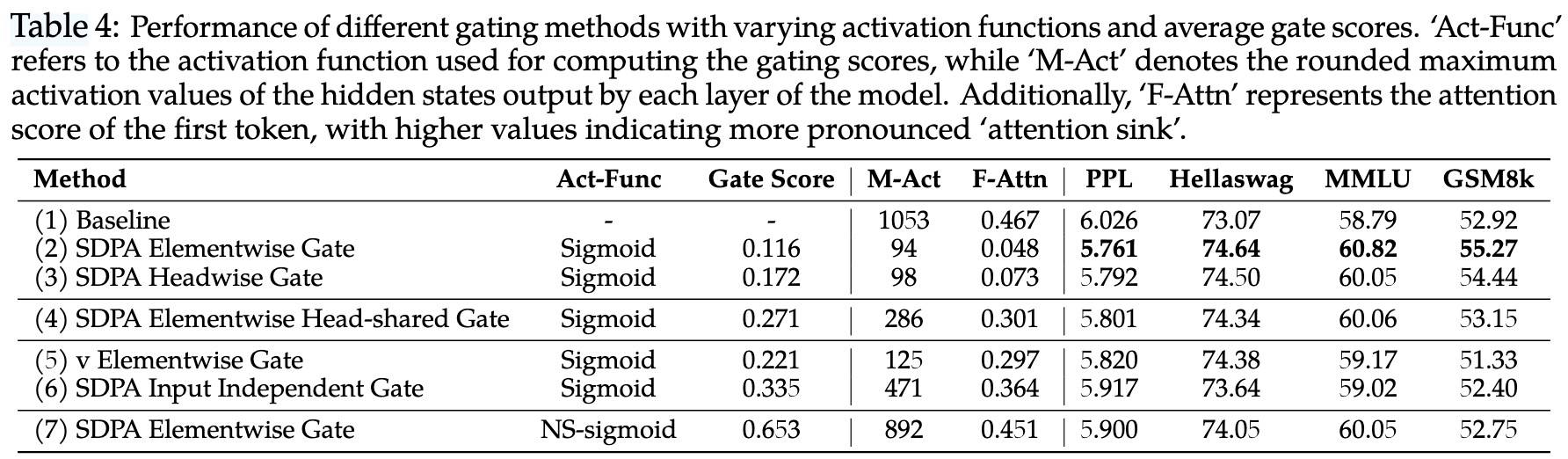

我们开头就提到了，在关于gpt-oss那些值得关注的点 | Yam^[6] 中也做了分析。本文主要分析了注意力分数的分布（在所有注意力头上取平均），以及分配给首个 token 的注意力分数（上表 F-Attn 列），以及各层最大隐藏状态激活值的均值（上表 M-Act 列，已取整）。结果如下：

G1 显著降低首 token 注意力分数，同时减少大规模激活。
G2 同样会降低大激活值，但无法降低首 token 的注意力分数。另外，headwise 门控很重要，同时即便没有大激活值（上表第 4 行），依然有 attention sink，说明大激活值并不是其前提条件。
当降低门控的输入（Query）依赖性（上表第 6 行），或采用 NS-sigmoid 减少稀疏性（上表第 7 行）时，会增加大激活值与 attention sink。

其实这点是很容易理解的，这种解决方案与 gpt-oss 的那个 bias 作用其实类似，让某些 token 的注意力可以为 0，而不是强行分配最终导致 sink。

关于 attention sink 现象，我们直接取来自关于gpt-oss那些值得关注的点 | Yam^[6] 中的原话：模型将极大比例的注意力权重集中在序列的第一个 token（通常是 <bos> 开始 token），即使它对下文语义并不重要。其原因当然也和softmax有关，即使当前 token 与前面的其他 token 并无关联，模型仍需要分配“冗余”的注意力分数。此时，最容易被“牺牲”的位置就是第一个 token，因为它对所有后续 token 都可见，容易被训练为 attention sink。关于这点，相信只要大家做过Attention分析就应该深有体会，无论哪一层，attention分数最大的几乎都是首Token。

有助于上下文长度扩展

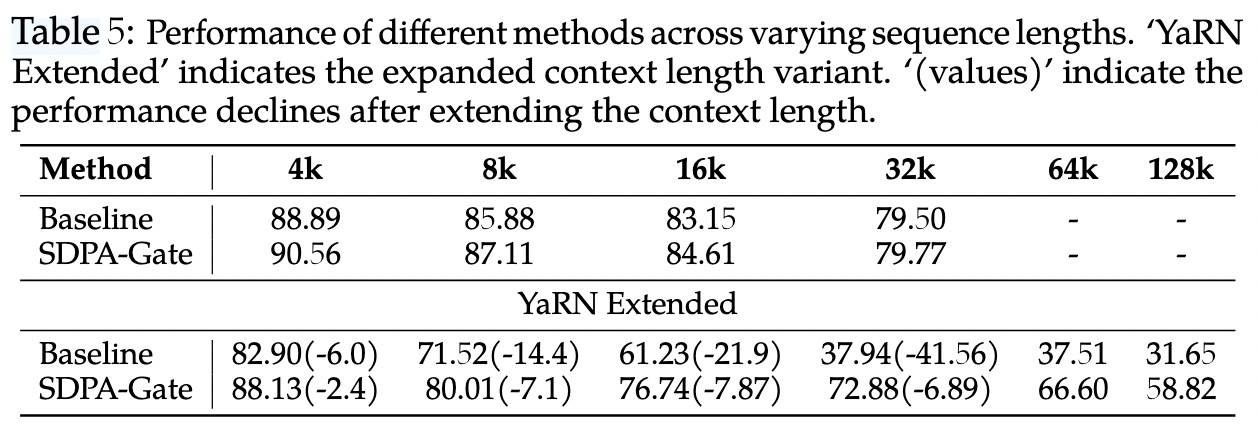

实验观察结果如下：

32k 设置下，带门控的模型表现略优于基线模型。说明在训练长度范围内，attention sink 现象可能并未显著损害模型的长上下文性能。
使用 YaRN 将上下文长度扩展到 128k 时，基线模型与门控模型在原有的 32k 范围内性能均有所下降。不过，对于带门控的模型，这种下降趋势较不明显。而且在 64k 和 128k 上下文长度下，带门控的注意力模型显著优于基线模型。

文章推测：添加门控有助于模型更好地适应上下文长度的扩展。一种可能的解释是：基线模型依赖 attention sink 来调节注意力分数的分布，当通过 YaRN 等方法修改 RoPE 基数时，attention sink 模式可能难以在“免训练”的情况下自适应，导致性能显著下降。相反，带门控的模型主要依赖输入依赖的门控分数来控制信息流，因此对这类变化表现出更强的鲁棒性。

个人觉得这个解释有一定道理。

扩展一下

非LLM时代的Gated Attention

其实，第一次看到 gated attention 去搜索后，除了这篇文章，还有另外一篇 19 年针对普通神经网络（非 LLM）的文章：Not All Attention Is Needed: Gated Attention Network for Sequence Data^[7]，对应的代码：GitHub ^[8]。

它的观点如下：传统的注意力机制会关注输入句子的整个隐藏状态序列，但在大多数情况下，并不需要关注所有隐藏状态，尤其是对于长序列。文章提出了一种名为门控注意力网络（GA-Net）的新方法，该方法使用辅助网络动态地选择需要关注的元素子集，并计算注意力权重来聚合所选元素。这种方法避免了对未关注元素进行大量不必要的计算，并使模型能够关注序列中的重要部分。

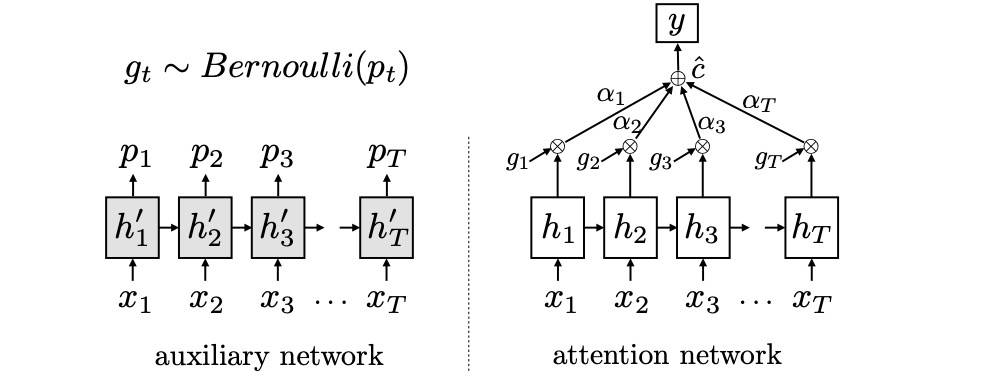

如图所示，结合前面的观点，可以看到两篇文章的思想其实是一样的，只不过用在不同网络上。另外，这里用的是 sigmoid 后的 0 或 1，而不是连续值，如下式所示。不过，前文的参考文献中并没有看到这篇文章；）

\begin{array}{r} h_t^{\prime}=L S T M\left(h_{t-1}^{\prime}, x_t\right) \\ p_t=\operatorname{sigmoid}\left(U h_t^{\prime}\right) \end{array} \tag{5}

看这个做法，是不是换成一个 dropout 也是有效果的，说到 dropout 就想起了曾经的简单的对比学习框架：SimCSE | Yam^[9]，感觉好像都是上古时期的工作了……

非Attention的Gated

其实，除了上面这篇，还很容易让人想到另外几篇文章，没错，你可能已经猜到了，就是 GLU^[10] 和 Swish^[11]。GLU 由两个线性投影的逐元素乘积构成，其中一个投影会先经过 sigmoid 函数。Swish 则是输入直接乘自己的 sigmoid。

\begin{array}{r} \operatorname{GLU}(x)=(x W+b) \odot \sigma(x V+c) \\ \operatorname{Swish}(x) = x \cdot \sigma(\beta x) \end{array} \tag{6}

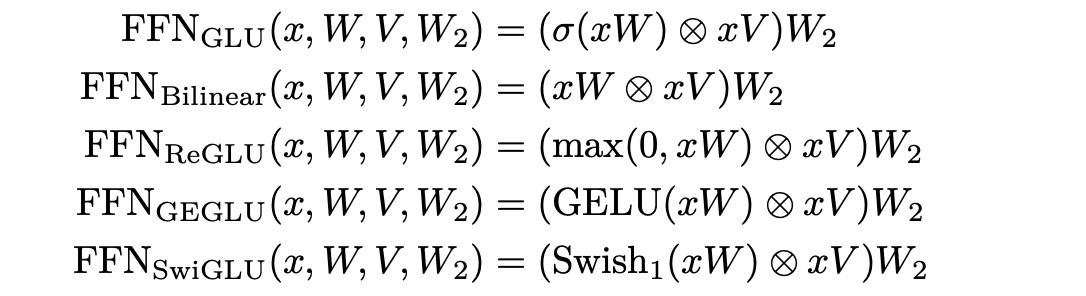

除此之外，还有来自 Noam Shazeer 的 GLU 变体：GLU Variants Improve Transformer^[12]，作用的就是 Transformer 的 FFN，各种变体如下所示：

在 GLUE 多个任务实验结果（按平均）显示，ReGLU 最好，SwiGLU 紧随其后，然后是 GLU。如果按 TOP1 的任务数，排在第一位的是 SwiGLU（5/12），然后是 Bilinear（3/12）。而且，在 SuperGLUE 上 SwiGLU 最好。可能这也是为什么后面用 SwiGLU 的原因吧。

最有意思的是论文的结论部分：我们扩展了 GLU 家族的层结构，并提出了它们在 Transformer 中的应用。在迁移学习的设置下，这些新变体在预训练所用的去噪目标上表现出更低的困惑度，同时在许多下游语言理解任务上也取得了更好的结果。这些架构实现简单，且没有明显的计算代价。至于它们为何有效，我们并没有给出解释，只能像其他一切成功一样，将其归因于“上天的恩赐”。最后这句英文原话是：We offer no explanation as to why these architectures seem to work; we attribute their success, as all else, to divine benevolence.

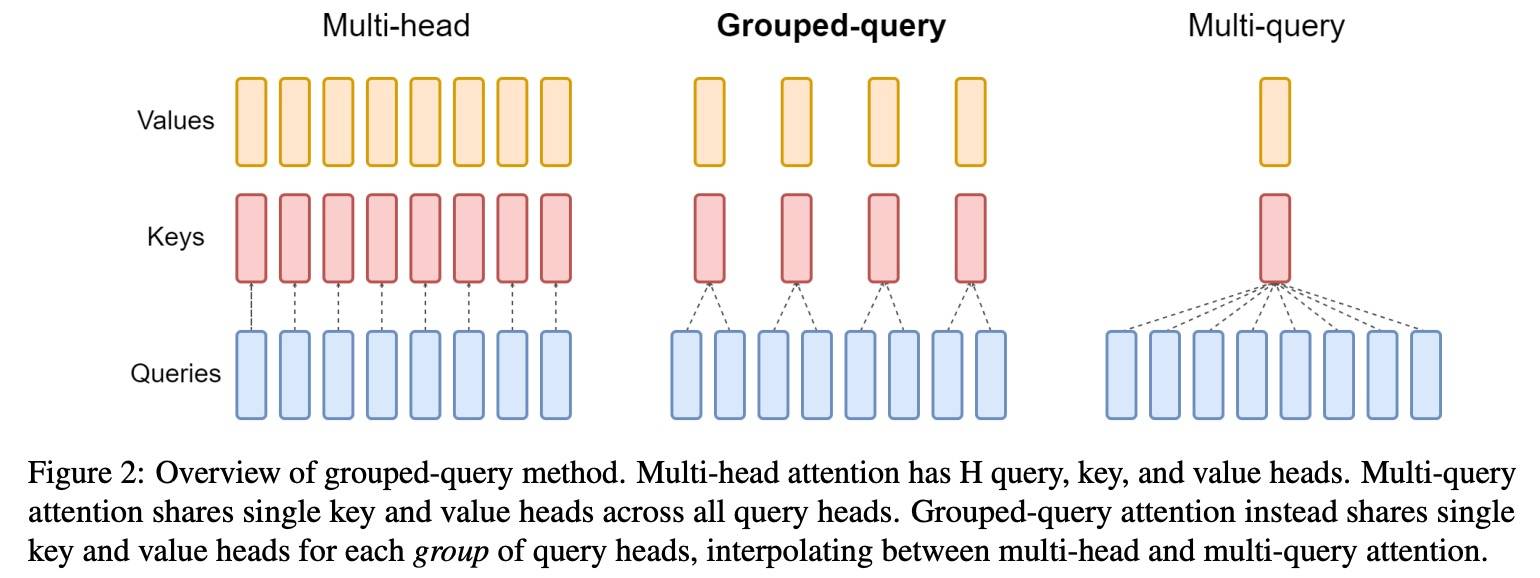

哈哈，这个作者太逗了，后面搜了一下，发现他居然也是 MQA 的作者，论文在这里：Fast Transformer Decoding: One Write-Head is All You Need^[13]。如果你不知道什么是 MQA，那肯定知道 GQA，这可是现在 LLM 的标配。GQA 就是在 MHA 和 MQA 之间取了个折中，如下图（来自GQA^[14]论文）所示：

值得一提的是，Noam Shazeer 的这两篇论文都是独立作者，看起来更像是随手记了个 note……

小结

考虑到 Qwen 目前的全球影响力，Qwen3-Next 算是正式大规模开启了混合架构。我们也从 Qwen3-Next 的 Gated Attention 出发，开启混合架构的学习。Gated Attention 虽然思想和实现都非常简单，但其实分析起来还是有不少细节的。论文将其有效的原因归结为引入的非线性和稀疏性，根据实验结果显示，是比较有说服力的。除此之外，论文还提到两个正外部性：缓解 attention sink 和助力上下文长度扩展，根据实验结果看，确实是一个不错的机制。可以目测，Gated Attention 应该会成为标配。

在正式介绍为论文内容后，我们又稍微扩展了一下，一个是思想一致的非 LLM 时代的 Gated Attention，不过它把 sigmoid 后的值做了二值化操作。另一个是 FFN 上的 Gated 变体，实验结果也是显示有效，作者幽默地将其归为 “上天的恩赐”，他也是 MQA 的作者。

没想到又巴拉巴拉说了这么多，就到这里吧。
